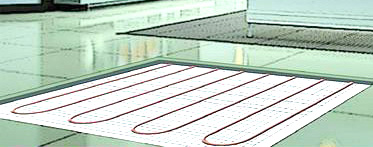

1、发热电缆应按照施工图纸标定的电缆间距和走向敷设，发热电缆应保持平直，电缆间距的安装误差不应大于10mm。发热电缆敷设前，应对照施工图纸核定发热电缆的型号，并应检查电缆的外观质量。
2、发热电缆出厂后严禁剪裁和拼接，有外伤或破损的发热电缆严禁敷设。
3、发热电缆安装前应测量发热电缆的标称电阻和绝缘电阻，并做自检记录。
4、发热电缆施工前，应确认电缆冷线预留管、温控器接线盒、地温传感器预留管、供暖配电箱等预留、预埋工作已完毕。
5、电缆的弯曲半径不应小于生产企业规定的限值，且不得小于6倍电缆直径。
6、发热电缆下应铺设钢丝网或金属固定带，发热电缆不得被压入绝热材料中。
7、发热电缆应采用扎带固定在钢丝网上，或直接用金属固定带固定。
8、发热电缆的热线部分严禁进入冷线预留管。
9、发热电缆的冷热线接头应在填充层内。
10、发热电缆安装完毕，应检测发热电缆的标称电阻和绝缘电阻，并进行记录。
11、发热电缆温控器的温度传感器安装应按生产企业相关技术要求进行。
12、发热电缆温控器应水平安装，并牢固固定，温控器应设在通风良好且不被风直吹处，不得被家具遮挡，温控器的四周不得有热源体。
13、发热电缆温控器安装时，应将发热电缆可靠接地。
14、伸缩缝的设置应符合本规程要求（见下方注解）。
15、发热电缆的铺设区内，严禁穿凿、钻孔或进行射钉作业。
16、填充层施工
混凝土填充层施工应具备以下条件：
① 发热电缆经电阻检测和绝缘性能检测合格；
② 所有伸缩缝已安装完毕；
③ 温控器的安装盒、发热电缆冷线穿管已经布置完毕；
④ 通过隐蔽工程验收。
填充层施工完毕后，应进行发热电缆的标称电阻和绝缘电阻检测，验收并做好记录。
温馨提示：混凝土填充层施工，应由有资质的土建施工方承担，供暖系统安装单位应密切配合。
注解 伸缩缝的设置应符合下列规定：
。伸缩缝填充材料宜采用高发泡聚乙烯泡沫塑料。
。伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。
3 伸缩缝应从绝热层的上边缘做到填充层的上边缘。
