一、设计依据：
1. 《供暖通风设计手册》北京：中国建筑工业出版社，1987年
2. 《采暖通风、空气调节设计规范》中国建筑工业出版社，1993年
3. 《建筑电气设计》北京：中国建筑工业出版社，1996年
4. 《地面辐射供暖技术规程》 中国建筑工业出版社，2004年
5.建筑平剖面图
二、工程概况
工程地点：天长市天一城市花园小区
供暖面积：143m²
施工单位：恒业服务中心
三、安邦（AnBBang）自动控温节能暖房系统的原理
发热电缆低温辐射供暖系统的简介：
安邦发热电缆低温辐射地板供暖系统，集现代科学技术、材料和施工方法为一身，是世界采暖工程界公认的最理想、最先进的采暖方式之一。以电力为热源，通过铺设于地板下的高品质发热电缆作为主要发热元件，辅以埋设于地板内的地温传感器或温控器内的室温传感器，由房间温控器控制温度，向房间辐射加热，从而达到下暖上凉最佳效果。
四、工程设计
1．设计参数：
地表温度：22±2℃；
居室单位负荷：120w/m²
卫生间单位负荷：180w/m²
2．温度控制：
每根电缆由一个双温度双控温控器独立控制；
3．工程采用材料明细
（1）安邦单导组件式发热电缆
技术指标：实心电阻丝，XLPE绝缘体，PVC外套
外套的最大连续工作温度为65℃，符合IEC800标准
线性负荷为18.5W/m，最高系统电压300/500V。
（2）20mm高强度的聚丙乙烯保温板或(XPS板)
（3）钢丝网
（4）固定卡带或卡钉
（5）AnBang温控器。温控器型号AB8002GB，控温范围:：5/+40℃。
4.地面构造：

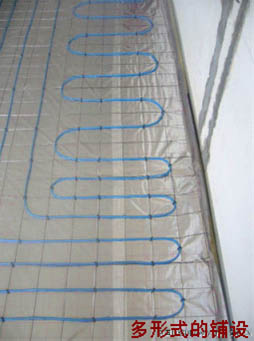

在建筑物地面结构层上，首先铺设高效保温材料，起到单向保温和隔热的作用，在保温材料上铺设反射膜和焊接钢丝网，然后将发热电缆按设计要求的间距固定在钢丝网上，再填充豆石混凝土，经捣实养护达到强度后，再做地面面层，面层采用瓷砖、地面专用复合地板等，但必须遵守《发热电缆地板采暖系统用户使用手册》，以免破坏采暖系统。
五、安邦（AnBang）发热电缆地面辐射供暖系统的安装要点：
a)发热电缆和AnBang电子温控器的安装必须符合厂家施工安装规范。
b)发热电缆的弯曲半径必须不小于电缆自身直径的六倍。
c)发热电缆承受的张力不能超过25kg。
d)发热电缆决不能放置在管道较锋利的边缘。在任何时候都应小心保护发热电缆。
e)安装发热电缆前，检查施工地面是否平整。

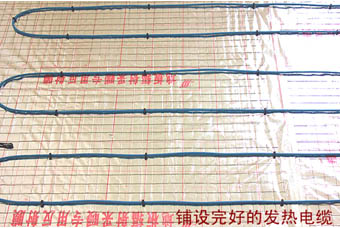

f)发热电缆必须展平，常规发热电缆避免出现电缆线交叉接触现象。
g)首先使用塑料卡扣分点将发热电缆预固定，最终完工的发热电缆固定材料使用豆沙混凝土，这样可以保证发热电缆安装在地面下的安全，并确保整个地面与发热电缆保持一体化。
h)在寒冷环境下安装发热电缆时，气候会使发热电缆变硬，使其难以弯曲。为保证安装质量，应把发热电缆展平，将发热电缆与电源接通，过一小段时间后发热电缆就会恢复其原有的柔韧性，使发热电缆能够紧密的贴在钢丝网上。

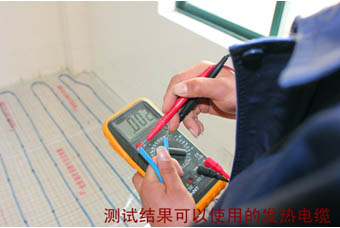

i)发热电缆安装完成后，必须检查发热电缆的电阻值和绝缘电阻，并接通临时电源确定发热电缆发热后才能安装温控器。
